Receptores láser para control de maquinaria

MikroBlade
Guiado de maquinária

El nuevo MikroBlade es un sistema de control de máquina extremadamente robusto y versátil para aplicaciones que requieren control de altura.

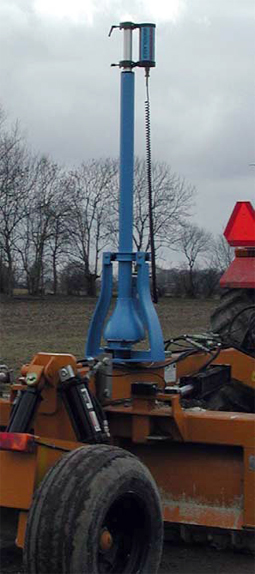

MikroBlade system es un completo sistema que combina la facilidad de manejo de la Caja de control CB 1A, un bloque de válvulas a alta presión totalmente de acero, el nuevo receptor láser MD10 y el nuevo y resistente mástil eléctrico EM4.
Todos los componentes han sido diseñados para soportar el esfuerzo adicional experimentado en tractores, de modo que podemos decir con toda seguridad que nuestro MikroBlade es el sistema con el diseño más duradero y resistente del mercado.
El sistema se puede instalar en una gran variedad de máquinas de movmiento de tierras, como palas agricolas, traíllas y bulldozer, controlando automáticamente la cota de extendido.

Características del Agro
	El diseño más duradero y resistente del mercado
	Bloques de válvulas a alta presión totalmente de acero
	Interfaz de usuario muy lógica
	Caja de control totalmente impermeable (IP65)
	Conector MIL superresistente con bloqueo rápido para interfaz de bus CAN
	Pantalla de diodos luminosos de gran nitidez que puede leerse incluso con luz solar directa
	Posibilidad de elegir entre control de nivel de la máquina automático o manual
	Detección proporcional "Máxima precisión posible donde usted la necesita"
	Precisión de 2,5 mm con independencia de la anchura del haz del láser.
	Alcance de captura de 360° en ventana de 190 mm con cualquier receptor láser MD
	Funciona con todos los tipos de lásers

Catálago MikroBlade
Todos los detalles

Contacta con nosotros / Contact us
info@instop.es | +34 93 803 95 76
Para más información / For more information

Alquiler topografía y Escáner 3D
España y Portugal

Accesorios

Para sacar todo el rendimiento.

Guiado maquinaria

Sistemas robustos y versátiles

Mikro Blade

MKBL

Consultar

MDC1300, 12 to 24V Power converter

817711

490,00 €

XJB-16 Cable Junctionbox to Cradle , 6m

777401

181,00 €

Bridas 4.8x200mm 100 un.

761702

23,00 €

Wifi Antenna (MLPVDB2458-NL)

845196

70,00 €

Válvula de dos vías 25x25 lt

774304

3.200,00 €

Valve, Shuttle 5000 Psi for LS Systems

730248

79,50 €

MSC1464 Cable CAN M12 M/M 0.3m

853208

77,50 €

CGA100, robust multi-frequency GNSS ant.

890020

1.590,00 €

MLS720 Laser Receiver

823545

1.100,00 €

Trípode MQ para control de maquinaria Hasta 4,67 mts de altura

54389051

1.470,00 €


MD 10 Moldeado en plástico blindado con fibra de vidrio especial a prueba de golpes que, en combinación con su poco peso, hacen del MD 10 el receptor láser más robusto del mercado. Aguantará los golpes y vibraciones habituales en la maquinaria pesada. El MD 10 capta el haz del láser desde cualquier ángulo y mantiene una precisión de 2,5 mm (1/10") independientemente de la anchura del haz. También funciona con cualquier marca y tipo de láser. Esto hace que el nuevo receptor láser MD 10 sea la elección lógica cuando se busca un receptor láser fiable para una niveladora, topadora, pavimentadora o aplicación agrícola.	MD 40 El MD 40 incorpora todas las características operativas del paquete EM 4 (Mástil eléctrico) & MD 10 (Detector de maquinaria) con un precio más bajo. Si no se requiere la altura total del recorrido del mástil eléctrico EM 4, el MD 40 es una alternativa. El MD 40 se ha construido utilizando la misma tecnología que para el popular MD 10, que ha demostrado ser el detector láser más fiable y resistente del mercado.	Caja de control CB1 Agro Simple y fácil de usar. El sensor láser coneta con la Caja de control CB1AM, que calcula las correcciones para controlar la hidráulica en menos de 1/1000 de segundo: una respuesta realmente rápida. Las pantallas LED de alto brillo aseguran que el conductor tenga toda la información que necesita en todas las condiciones de luz para controlar con precisión la máquina. El diálogo con el usuario es de lo más directo, de modo que se empieza directamente a trabajar.	Mástil eléctrico EM4 El Mástd eléctrico EM4 fue diseñado originalmente para usos agrícolas, junto con nuestro nuevo sistema MikroBlade. Su diseño robusto y el sistema antivibración de la plataforma son la combinación más avanzada a la hora de soportar daños en el áspero contexto agrícola. Es otra de las razones que nos han llevado a integrar el mástil EM4 en los sistemas MikroGrader y MikroDozer. Montado sobre la máquina y completamente extendido, el Receptor láser MD se elevará a más de 4 m (13') por encima del nivel del suelo, lo suficente para superar la mayor parte de los obstáculos en el lugar de trabajo.

DATOS TÉCNICOS

Suministro: 9-28V, polaridad completa y protección contra sobretensión por desconexión de carga.

Temperatura de funcionamiento: -40º C a 70º C

CB1 AM Caja de control

Tamaño: 160x55x100mm

Peso: 837g

Sellado: Resistencia al agua, IP66

Accionamiento hidráulico: Proporcional y on/off

Mástil eléctrico EM4

Tamaño: 3200mm en plena extensión.

Peso: 2Kg

Sellado: Resistencia al agua, IP66

Precisión: 0.1mm

Receptor Láser MD10

Valores de captación del sensor: Detección proporcional 360º de valor de captación.

Peso: 2Kg

Sellado: Resistencia al agua, IP68

Precisión: ±1.5mm independientemente del ancho del rayo.

Ventana láser: 190mm

Receptor Láser MD40

Valores de captación del sensor: Detección proporcional 360º de valor de captación.

Peso: 3.2Kg

Sellado: Resistencia al agua, IP68

Precisión: ±2,5mm, independientemente del ancho del rayo.

Ventana láser: 320mm

Nivel Láser de Construcción ML4

Diámetro de acción: 900m, 1600m con alta potencia.

Diodo doble pendiente: Hasta +110% según el modelo.

Sellado: Resistencia al agua, IP68

Precisión: 2mm/100m
